Übersicht

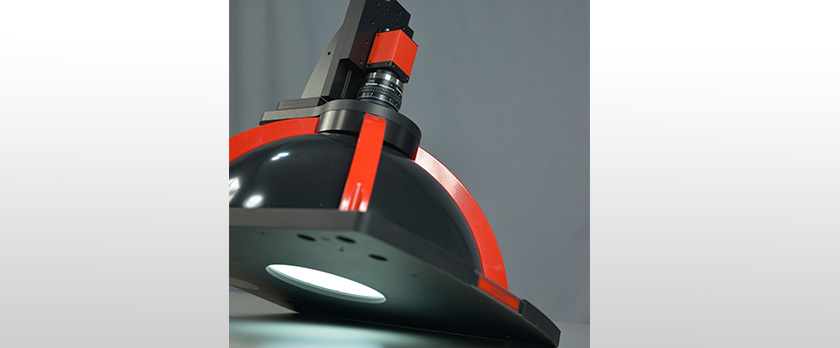

Sehen, was wirklich da ist mit trevista DOME!

Cognex trevista DOME ist ein patentiertes Beleuchtungskonzept mit einer einzigartigen Shape-from-Shading*-Technologie. Es eignet sich besonders für Inspektionsaufgaben bei anspruchsvollen Oberflächen.

Perfekte Bildqualität zur Bewertung feinster topografischer Defekte
Patentiertes 2½D Shape from Shading-Verfahren mit 3D-Prüfqualität
Optimiert auf Inline-Inspektion im industriellen Umfeld mit hohen Teiledurchsätzen

*Was ist Shape-from-Shading?
Das Shape-from-Shading-Verfahren ist eine Prüftechnik, die neben der Textur auch Neigungen und Krümmungen von Oberflächen erfasst. Es wird vor allem in der automatisierten Qualitätskontrolle für Inline-Inspektionsaufgaben eingesetzt und ermöglicht die zuverlässige Erkennung von Formabweichungen wie Kratzer, Poren, Lunker oder Kerben. Das Verfahren eignet sich insbesondere für anspruchsvolle Oberflächen mit hohem Glanzgrad, schwarzen Flächen oder Oberflächen mit unterschiedlichen Materialien.

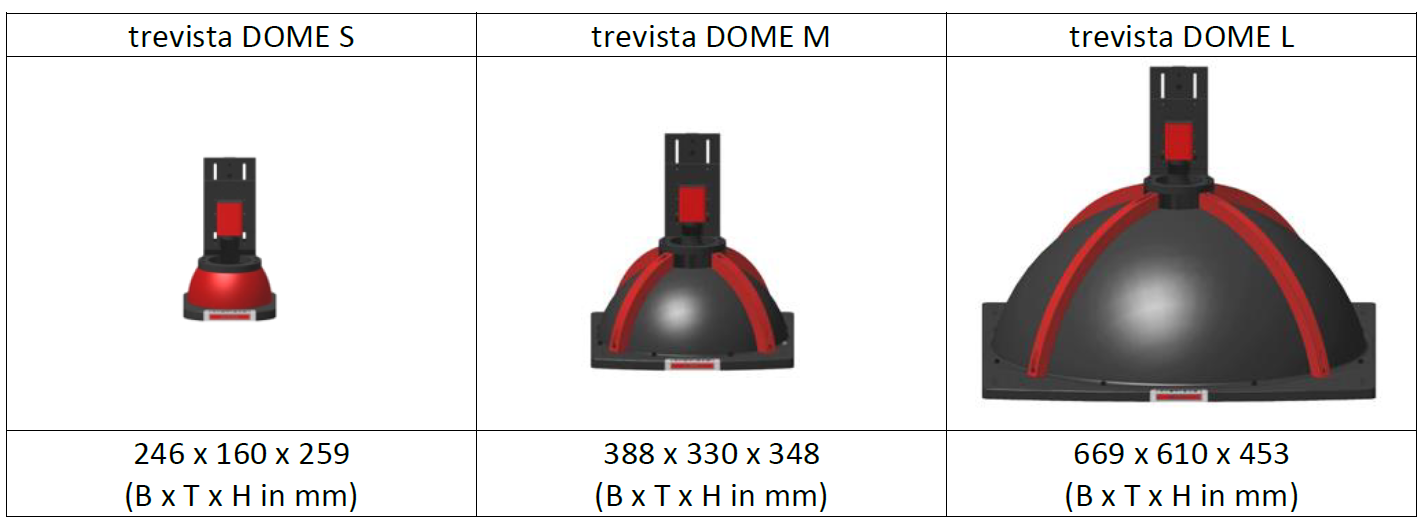

trevista DOME Bauarten

Drei Standardgrößen (S, M, L), flexibles Messfeld bis D=300 mm

Anwendungsbeispiele

Automatisiertes Inspektionssystem mit trevista Dome, welches eine 100% Prüfung auf funktionskritische Defekte im µm Bereich ermöglicht. Der robuste High-Speed Ansatz eignet sich perfekt für die Integration in den bestehenden Fertigungsprozess.

Motorkolben: Einzel- und Clusterdefekte der Kolben-Mantelfläche werden sowohl auf der Graphitschicht als auch auf metallischer Oberfläche erkannt und klassifiziert

Bipolarplatte Brennstoffzelle: typische Stanzfehler, wie Welligkeit, Kratzer, Knicke und Materialeinschlüsse werden auf beschichteten und/oder unbeschichteten Bipolarplatten detektiert

trevista DOME Area Scan

trevista DOME kombiniert mit Flächenkamera
Prüffläche plan/gekrümmt
Bauteilpräsentation getaktet
Auflösung auf Objekt flexibel
Bildaufnahme typ. < 100ms / Mbyte

trevista DOME Line Scan

trevista DOME kombiniert mit Zeilenkamera
Mantelflächen von Bauteilen oder plane/gekrümmte Prüfflächen
Bauteilpräsentation in Rotation oder in linearer Bewegung
Auflösung auf Objekt flexibel

Alle Eigenschaften und Vorteile

trevista DOME ist die „State-of-the-art-Technologie“ im Shape-from-Shading-Verfahren
Sensorik perfekt für Oberflächeninspektion im industriellen Umfeld
Realisierung von kostengünstigen Prüfsystemen ohne langwierige Beleuchtungsauslegung und aufwendiges Nachparametrisieren – für maximale Prüfstabilität
Ermöglicht 100% Prüfung mit hohem Teiledurchsatz – kurze Amortisationszeiten
Zuverlässiges Erkennen von Schlechtteilen auf Basis der gewonnenen Topografieinformation im μm-Bereich für maximale Prüfstabilität
Minimierung von Pseudoausschuss
Reproduzierbare Ergebnisbilder gewährleisten Produktionssicherheit
Stabile Prüfung auch bei unterschiedlichen Glanzgraden und schwankenden Helligkeitseigenschaften der Oberfläche
Robust und wartungsfrei, kein Nachjustieren nötig
Hohe Präzision
Enorme Lichtleistung
Perfekte physikalische Anordnung
Komplexe Technologie einfach integriert mit AIT Goehner
